MANCHAS POR ALMACENAMIENTO EN PRODUCTOS GALVANIZADOS

 Es algo frecuente atender reclamaciones de bobinas, calaminas o láminas galvanizadas con manchas en distintas partes de las superficies de estos productos.

 Las láminas galvanizadas son un tipo de material popular utilizado en una amplia variedad de aplicaciones, desde la industria de la construcción hasta la fabricación de vehículos y maquinaria. Sin embargo, uno de los problemas más comunes que pueden surgir con este tipo de material es la aparición de manchas de almacenamiento en la superficie de las láminas. En este artículo, exploraremos qué son estas manchas, por qué se producen y qué se puede hacer para prevenirlas.

¿Qué son las manchas por almacenamiento?

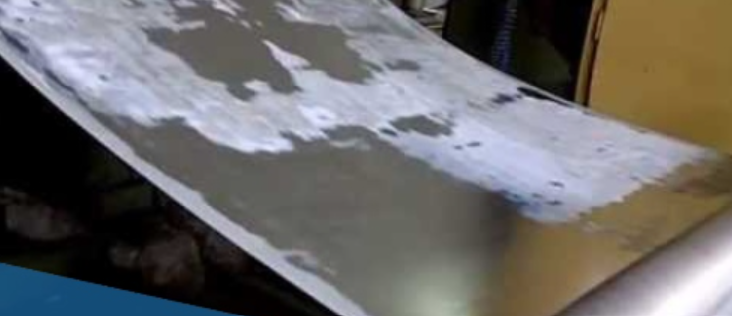

Las manchas por almacenamiento son un tipo de oxidación que se produce en la superficie de las láminas galvanizadas cuando están expuestas a ciertas condiciones ambientales durante su producción o su almacenamiento. Las manchas pueden aparecer en forma de parches oscuros o decoloración en la superficie de la lámina. Usualmente pueden ser retiradas con pasarles un paño seco.

¿Por qué se producen estas manchas?

Existen varias causas subyacentes que pueden contribuir a la aparición de manchas por almacenamiento en láminas galvanizadas. Algunas de las causas más comunes incluyen la exposición a la humedad, la presencia de ácido sulfhídrico en el aire, y la falta de ventilación en el área de almacenamiento. También puede haber otros factores específicos de la ubicación donde se almacenan las láminas.

En términos más técnicos, estas manchas se producen debido a la reacción química que ocurre entre la capa de zinc en la superficie de la lámina galvanizada y los gases presentes en el ambiente. La exposición a la humedad y la falta de ventilación permiten que se formen gases que pueden acelerar la oxidación de la superficie del zinc, lo que resulta en la aparición de manchas.

Extractos de informes de clientes

En nuestra experiencia en reclamaciones por daños por oxidación en productos galvanizados, al solicitar un informe técnico del área de control de calidad, recibimos informes atribuyendo los daños a causas ocurridas antes del inicio del tránsito de importación, como el extracto siguiente:

La exposición del Zn al aire libre, usualmente, produce una película gris delgada, de 7 a 8 micras. Cuando se tiene un inusual secado lento, se forma una capa gruesa blanca. La humedad condensada, entre láminas apiladas, produce depósitos gruesos de sales blancas, comúnmente llamados "polvo blanco". Películas delgadas del mismo origen son llamados "manchas de almacenaje húmedo".

Después de la exposición del Zn a la intemperie, el producto de corrosión es carbonato básico de Zn, a veces con trazas de sulfato básico. Al exponerse los revestimientos de Zn al aire limpio, se forma el carbonato básico de Zn. Actualmente, sin embargo, el aire rara vez está limpio. La capa de los productos de corrosión contiene sustancias, tales como sulfuros, sulfitos, sulfatos y cloruros. Muchos de estos compuestos son solubles al agua y algunos son aún higroscópicos.

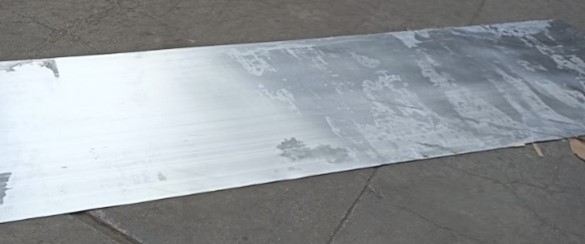

Una mancha blanca, comúnmente llamado polvo blanco o mancha de almacenaje húmedo, puede aparecer sobre las superficies del Zn, durante el almacenamiento post producción o embarque. La mancha se encuentra sobre materiales recientemente galvanizados, superficies brillantes y, especialmente, en áreas tales como rendijas entre las láminas fuertemente empaquetadas, si las superficies entran en contacto con el agua de lluvia o condensada y si la humedad no seca rápidamente.

En otra reclamación el asegurado nos alcanzó el informe de su área de control de calidad, a continuación, un extracto:

Se concluye que las manchas de oxidación que presentan las bobinas pueden ser originadas en el almacenamiento.
La mancha de oxidación por almacenamiento es la formación visible de óxido de zinc e hidróxido de zinc sobre la superficie del acero galvanizado.
Cuando los artículos galvanizados se los priva de un flujo de aire adecuado, puede quedar atrapada la humedad en la superficie del revestimiento.
La exposición variada provoca una diferencia en el potencial electrolítico del zinc. El área central puede volverse anódica y el área del borde catódica lo que genera una posible celda de corrosión.
No obstante, se menciona que el agua sola puede causar la formación de manchas de oxidación por almacenamiento en un periodo de tiempo corto.

Si desean ampliar información sobre este tipo de daño los invitamos a leer un artículo haciendo clic aquí que incluye una guía para minimizar y tratar la mancha de oxidación por almacenamiento en acero galvanizado en caliente. Este es un artículo de American Galvanizers Association.
